商品描述
塔式起重机内爬塔机63起重机塔吊6吨塔吊63吊63建筑工地塔吊塔机
厂家直销各种型号塔机，质量可靠，价格优惠，欢迎新老客户来电咨询！
销售热线：13863812627

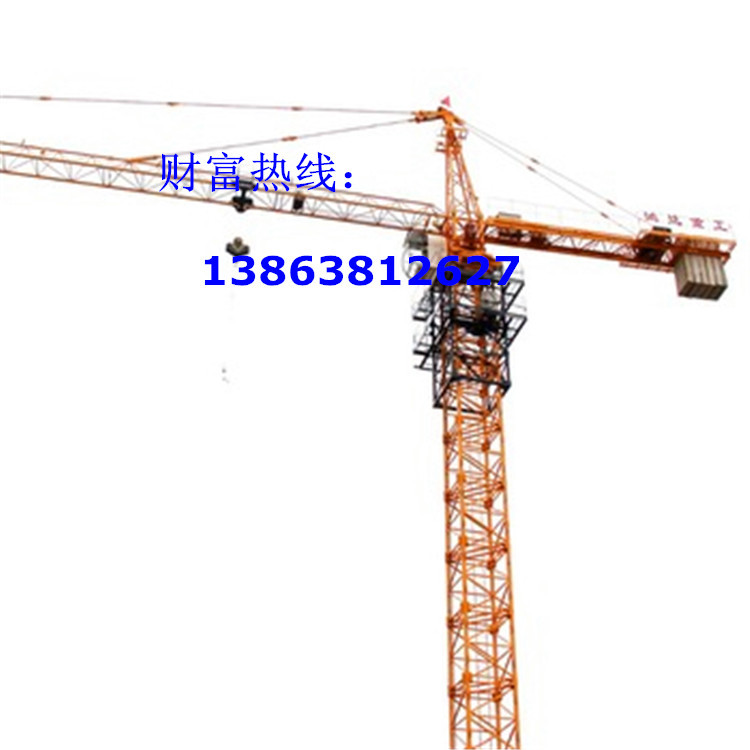

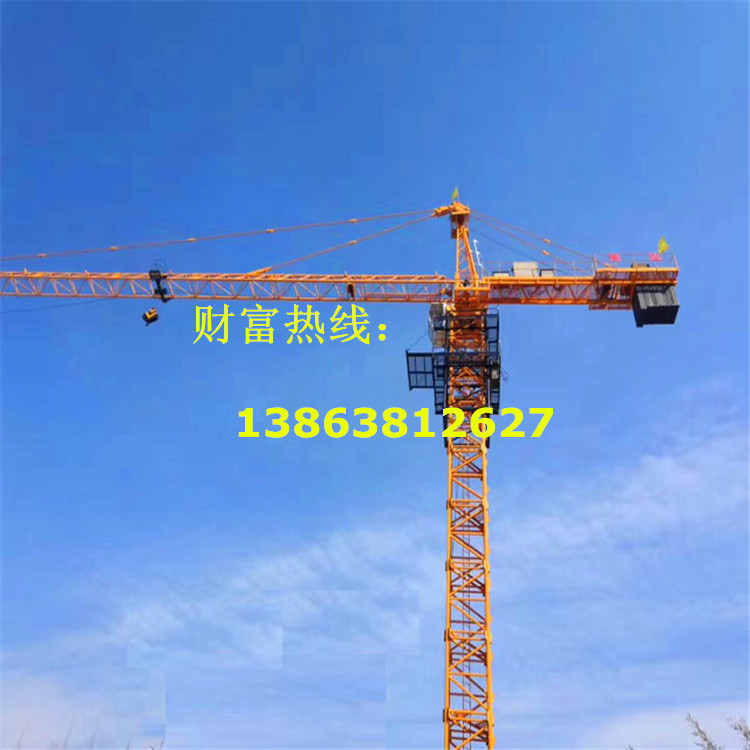

铁力士牌QTZ63塔机TC5010塔机是鸿达集团公司汇集二十多年塔机设计生产经验推出的一种上回转、水平臂自升塔式起重机，满足GB/T5031<<塔式起重机技术条件>>和GB5144<<塔式起重机规程>>等标准。该机具有以下特点：
1)各项性能参数先进、起重力矩大、起升高度高、工作幅度大、作业空间广、使用效率高。

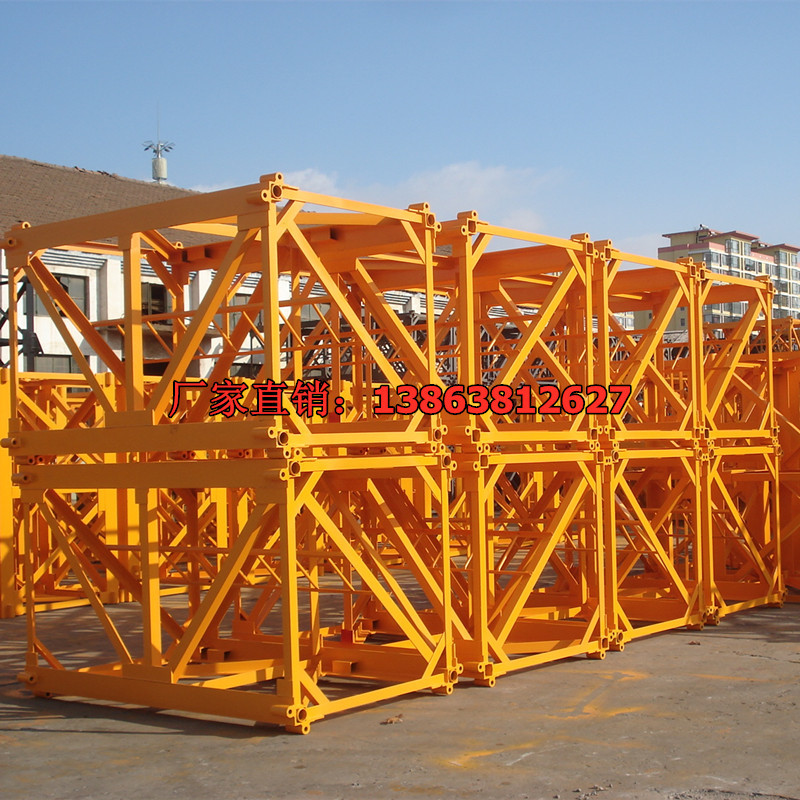

2)整机造型美观、钢结构轻巧、选材精良并经整型喷丸、防锈等预处理；标准节采用胎具组焊和切削加工，互换性好；塔顶为前倾式，受力简单；采用销轴和高强度螺栓连接，装拆方便；侧置式司机室，视野开阔，司机座椅可根据人体需要自由调节，操作。
3)该机具有固定、附着等工作型式，可满足城市中高层建筑、工业厂房、电站水坝、桥梁等各种建筑施工的需要。
4) 起升机构采用三速电机调速技术，可获得理想的起升速度及荷重的慢就位。回转机构采用变频无级调速技术或液力偶合器连接，工作平稳。牵引机构采用双速电机驱动, 就位准确。
5)电控系统采用通用型式，低压电器采用进口电器元件，积木式组合，卡轨式安装。采用集中于司机室的两个十字型主令控制器和按扭开关操纵。整机电控柜对380V-440V(50Hz-60Hz)电源通用。
6)各种装置齐全，备有力矩、重量、幅度、高度监控功能，同时也有报警、自锁等功能。
技术性能表 Table 2.1. Technical performance list
|
机构工作级别
Working grades for mechanism
|
起升机构Hoisting mechanism
|
M5
|
||||||||||
|
回转机构Slewing mechanism
|
M4
|
|||||||||||
|
变幅机构Trolley travelling mechanism
|
M4
|
|||||||||||
|
起升高度
Hoisting height (m)
|
倍率
Multiplying
|
独立式
Independent
|
底架式
Undercarriage
|
附着式
Attached
|
||||||||
|
a=2
|
34
|
34
|
139
|
|||||||||
|
a=4
|
34
|
34
|
69
|
|||||||||
|
起重量（t）
Max. hoisting capacity (t)
|
5
|
|||||||||||
|
幅度 Radius (m)
|
幅度Max. radius
|
50
|
||||||||||
|
幅度Min. radius
|
2
|
|||||||||||
|
起升机构
Hoisting mechanism
|
倍率
Multiplying
|
a=2
|
a=4
|
|||||||||
|
起重量(t)
Hoisting capacity(t)
|
1.25
|
2.5
|
2.5
|
2.5
|
5
|
5
|
||||||
|
速度（m/min）
Speed (m/min)
|
58
|
29
|
8
|
29
|
14.5
|
4
|
||||||
|
功率 (KW)
Power (kW)
|
15/15/4
|
|||||||||||
|
变幅机构
Trolley travelling mechanism
|
速度（m/min）
Speed (m/min)
|
40/20
|
||||||||||
|
功率(kw)
Power (kW)
|
2.4/1.5
|
|||||||||||
|
回转机构
Slewing mechanism
|
速度（r/min）
Speed (r/min)
|
0～0.62
|
||||||||||
|
变频电机
Moment
motor
|
堵转力矩
Torque (Nm)
|
85
|
||||||||||
|
绕线电机
Round-line motor
|
功率
Power (kW)
|
5.5
|
||||||||||
|
行走机构
Traveling mechanism
|
速度(m/min)
Speed (m/min)
|
0～25
|
||||||||||
|
功率 (kw)
Power (kw)
|
2×5.2
|
|||||||||||
|
顶升机构
Climbing mechanism
|
速度(m/min)
Speed (m/min)
|
0.5
|
||||||||||
|
功率(kw)
Power (kW)
|
4
|
|||||||||||
|
液压系统额定工作压力(Mpa)
Rated working pressure for hydraulic system (MPa)
|
20
|
|||||||||||
|
平衡重Counter-weight
|
起重臂长
Jib length（m）
|
50
|
44
|
38
|
32
|
|||||||
|
平衡重（t）
Counter-weight
|
10.01
|
8.58
|
7.15
|
5.72
|
||||||||
|
总功率（KW）
Total power(KW)
|
33.3
|
|||||||||||
|
轴距（m）
Axle gauge(m)
|
3.9×3.9
|
|||||||||||
|
工作温度（℃）
Operating temperature(℃)
|
-20~+40
|
|||||||||||
起重性能表Table 2.2 Hoisting performance list
50米臂长 50 m Jib
|
工作幅度
Working range（m）
|
2 ~12.7
|
14
|
16
|
18
|
20
|
23.5
|
26
|
28
|
30
|
33
|
35
|
37
|
40
|
|
|
起重量
hoisting
capacity (t)
|
a=4
|
5
|
4.47
|
3.84
|
3.35
|
2.97
|
2.45
|
2.18
|
2
|
1.84
|
1.63
|
1.52
|
1.41
|
1.28
|
|
a=2
|
2.5
|
2.23
|
2.05
|
1.89
|
1.68
|
1.57
|
1.46
|
1.33
|
||||||
|
工作幅度
Working range（m）
|
43
|
45
|
47
|
50
|
|
|||||||||
|
起重量
hoisting
capacity (t)
|
a=4
|
1.16
|
1.1
|
1.03
|
0.95
|
|
||||||||
|
a=2
|
1.21
|
1.15
|
1.08
|
1
|
|
|||||||||
44米臂长 44m Jib
|
工作幅度
Working range（m）
|
2 ~13
|
14
|
17
|
19
|
24
|
26
|
28
|
30
|
33
|
35
|
38
|
40
|
42
|
44
|
|
|
起重量hoisting
capacity (t)
|
a=4
|
5
|
4.54
|
3.64
|
3.2
|
2.45
|
2.22
|
2.03
|
1.87
|
1.66
|
1.55
|
1.39
|
1.3
|
1.22
|
1.15
|
|
a=2
|
2.5
|
2.27
|
2.08
|
1.92
|
1.71
|
1.6
|
1.44
|
1.35
|
1.27
|
1.2
|
|||||
38米臂长 38 m Jib
|
工作幅度
Working range（m）
|
2 ~13.2
|
14
|
17
|
20
|
22
|
24.6
|
27
|
30
|
33
|
35
|
38
|
|
|
起重量hoisting
capacity (t)
|
a=4
|
5
|
4.69
|
3.76
|
3.12
|
2.8
|
2.45
|
2.2
|
1.94
|
1.72
|
1.6
|
1.45
|
|
a=2
|
2.5
|
2.25
|
1.99
|
1.77
|
1.65
|
1.5
|
||||||
32米臂长 32 m Jib
|
工作幅度
Working range（m）
|
2 ~13.5
|
14
|
17
|
20
|
22
|
25.3
|
27
|
30
|
32
|
|
|
起重量hoisting
capacity (t)
|
a=4
|
5
|
4.83
|
3.87
|
3.22
|
2.88
|
2.45
|
2.27
|
2
|
1.85
|
|
a=2
|
2.5
|
2.32
|
2.05
|
1.9
|
||||||
